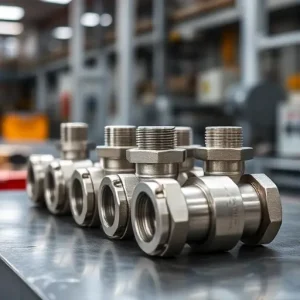

Промышленность невозможна без надежных соединений, обеспечивающих передачу энергии и рабочих жидкостей под высоким давлением. Гидравлические и пневматические системы, являющиеся «кровеносной системой» современного производства, предъявляют особые требования к каждому своему элементу. Одним из ключевых компонентов, от которого зависит герметичность, безопасность и долговечность всей системы, являются трубные соединения. Среди множества существующих стандартов особое место занимают фитинги DIN 2353 — признанный во всем мире стандарт для соединения труб в гидравлике высокого давления.
Что такое стандарт DIN 2353
Стандарт DIN 2353 (международный аналог ISO 8434-1) описывает конструкцию и технические характеристики обжимных фитингов для бесшовных прецизионных стальных труб с наружным диаметром от 4 до 42 мм . Эти соединения предназначены для работы в условиях высоких давлений и широко применяются в гидравлических и пневматических системах самого разного назначения — от станочного оборудования до мобильной техники .
Главная особенность фитингов данного типа — использование врезного (обжимного) кольца. При затягивании накидной гайки кольцо под воздействием конической поверхности фитинга деформируется и врезается в наружную поверхность трубы, создавая надежное и герметичное соединение, не требующее сварки, пайки или нарезания резьбы . Такая конструкция позволяет выдерживать высокие рабочие давления, вибрации и перепады температур.
Типы и серии соединений DIN 2353
Стандарт подразделяет фитинги на три основные серии, которые различаются по номинальному давлению и геометрическим размерам :
-
Серия LL (сверхлегкая). Применяется для труб малого диаметра (до 8 мм) и рассчитана на рабочее давление до 100 бар. Используется в системах с невысокими требованиями к нагрузкам.
-
Серия L (легкая). Наиболее распространенная серия для средних и высоких давлений. Для труб диаметром от 6 до 42 мм рабочее давление варьируется от 160 до 315 бар (в зависимости от диаметра) . Широко применяется в гидравлике промышленного оборудования и мобильной техники.
-
Серия S (тяжелая). Предназначена для самых тяжелых условий эксплуатации — высоких давлений (до 630 бар), гидроударов и экстремальных температур . Используется в особо ответственных узлах, например, в гидросистемах тяжелых экскаваторов, прессов и аэрокосмической технике.
Визуально серии L и S можно различить по толщине гайки: у серии S она толще и массивнее, что обусловлено необходимостью выдерживать более высокие нагрузки .
Материалы и защитные покрытия
Для изготовления фитингов DIN 2353 используются высококачественные материалы, обеспечивающие долговечность и надежность соединений :
-
Углеродистая сталь. Наиболее распространенный материал для общего применения. Для защиты от коррозии фитинги из углеродистой стали подвергаются гальваническому цинкованию (в том числе горячему) в соответствии с требованиями стандартов ASTM B-117 и ISO 8434, что обеспечивает устойчивость к появлению «красной ржавчины» в течение нескольких сотен часов (обычно до 400 часов и более) . Современные технологии покрытия, такие как цинк-никелевое, позволяют значительно увеличить коррозионную стойкость .
-
Нержавеющая сталь (AISI 316/316L, 12Х18Н10Т). Применяется в агрессивных средах, на пищевых производствах, в химической и морской промышленности. Нержавеющие фитинги обладают высокой стойкостью к коррозии, выдерживают температуры от -60°C до +200°C и могут работать с различными средами .
Ключевые преимущества и особенности монтажа
Популярность соединений DIN 2353 в промышленности объясняется их неоспоримыми достоинствами :
-
Высокая надежность и герметичность. Конструкция с двумя точками врезки кольца создает прочное и виброустойчивое соединение, практически исключающее риск протечек даже при высоком давлении и пульсациях .
-
Простота монтажа. Для сборки соединения не требуется специального оборудования или квалификации сварщика. Монтаж производится обычным гаечным ключом, что значительно ускоряет и удешевляет установку гидравлических линий .
-
Универсальность и совместимость. Фитинги DIN 2353 позволяют соединять трубы различного диаметра, а также подключать их к оборудованию с различными типами резьбы (метрической, конической BSP, NPT) с помощью соответствующих переходников .
-
Ремонтопригодность. Соединение можно многократно (до 10 раз) разбирать и собирать без потери герметичности, что облегчает обслуживание и модернизацию систем .
При монтаже важно точно соблюдать соответствие серии фитинга и наружного диаметра трубы, а также не путать метрическую и дюймовую резьбу .
Области применения
Благодаря своим характеристикам, фитинги DIN 2353 нашли широчайшее применение в самых разных отраслях промышленности :
-
Станкостроение и промышленное оборудование. Гидравлические приводы прессов, металлорежущих станков, литьевых машин.
-
Мобильная техника. Экскаваторы, бульдозеры, погрузчики, краны, сельскохозяйственная и лесозаготовительная техника.
-
Нефтегазовая отрасль. Оборудование для бурения, добычи и транспортировки углеводородов, где требуется устойчивость к агрессивным средам и высоким давлениям .
-
Судостроение и аэрокосмическая промышленность. Ответственные гидравлические системы, требующие компактности и надежности .
-
Автомобилестроение. Гидроусилители руля, тормозные системы, амортизаторы .
Заключение
Фитинги DIN 2353 представляют собой отраслевой стандарт для создания надежных и долговечных гидравлических соединений. Их конструкция, основанная на использовании врезного кольца, проверена десятилетиями эксплуатации в самых жестких условиях. Сочетание высокой прочности, простоты монтажа и универсальности делает их оптимальным выбором для инженеров и производителей оборудования по всему миру. Правильный подбор серии, материала и размера фитинга гарантирует безопасность и эффективность работы любой гидравлической системы на долгие годы.
